6ビットデジタル時計キットAT89C2051チップLEDデジタルチューブディスプレイ電子時計DIYはんだ付け練習9Vバッテリークリップ付き学習キット

¥1,554 税込

なら手数料無料で月々¥510から

※この商品は、最短で2月26日(木)にお届けします（お届け先によって、最短到着日に数日追加される場合があります）。

別途送料がかかります。送料を確認する

¥10,000以上のご注文で国内送料が無料になります。

【商品名】
6ビットデジタル時計キットAT89C2051チップLEDデジタルチューブディスプレイ電子時計DIYはんだ付け練習9Vバッテリークリップ付き学習キット
【商品説明】
製品: 名前：6ビットデジタル電子時計DIYキット。このDIY組み立てキットは組み立てが楽しいだけでなく、電子機器についてもっと学ぶのにも役立ちます。手順については、次のリンクを参照してください: https://bit.ly/3zjVyEO
仕様: この電子時計キットはAT89C2051マスターチップを搭載しています。PCB材質仕様：FR-4、動作電圧：DC6-12V、推奨電圧：DC9V

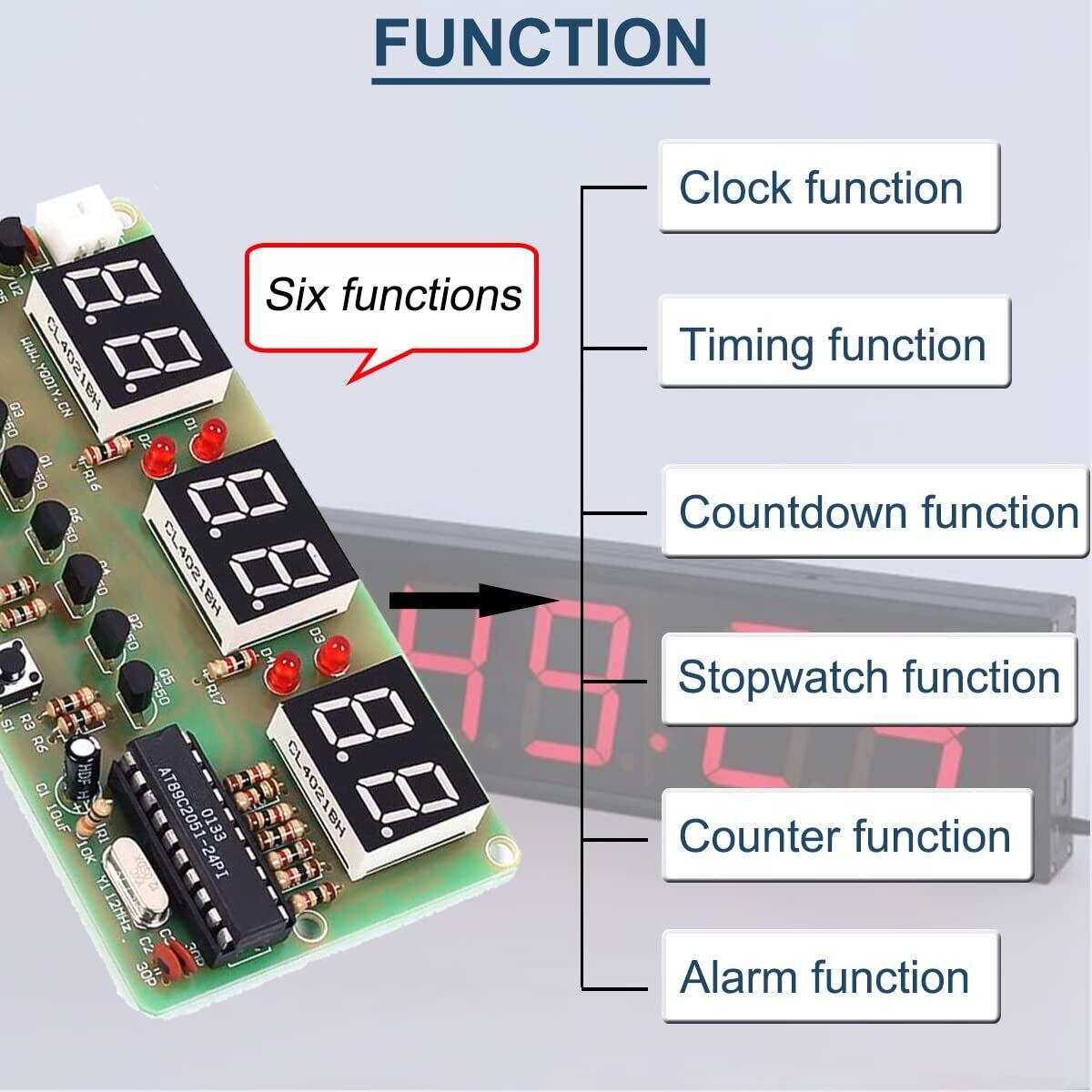

6つの機能: この製品には次の6つの機能があります：時計機能、タイミング機能、アラーム機能、カウントダウン機能、ストップウォッチ機能、カウンター機能
ご注意: 多機能6桁電子時計はDIY製品で、ご自身ではんだ付けが必要です。溶接は簡単、初心者でも簡単に上手に溶接できます

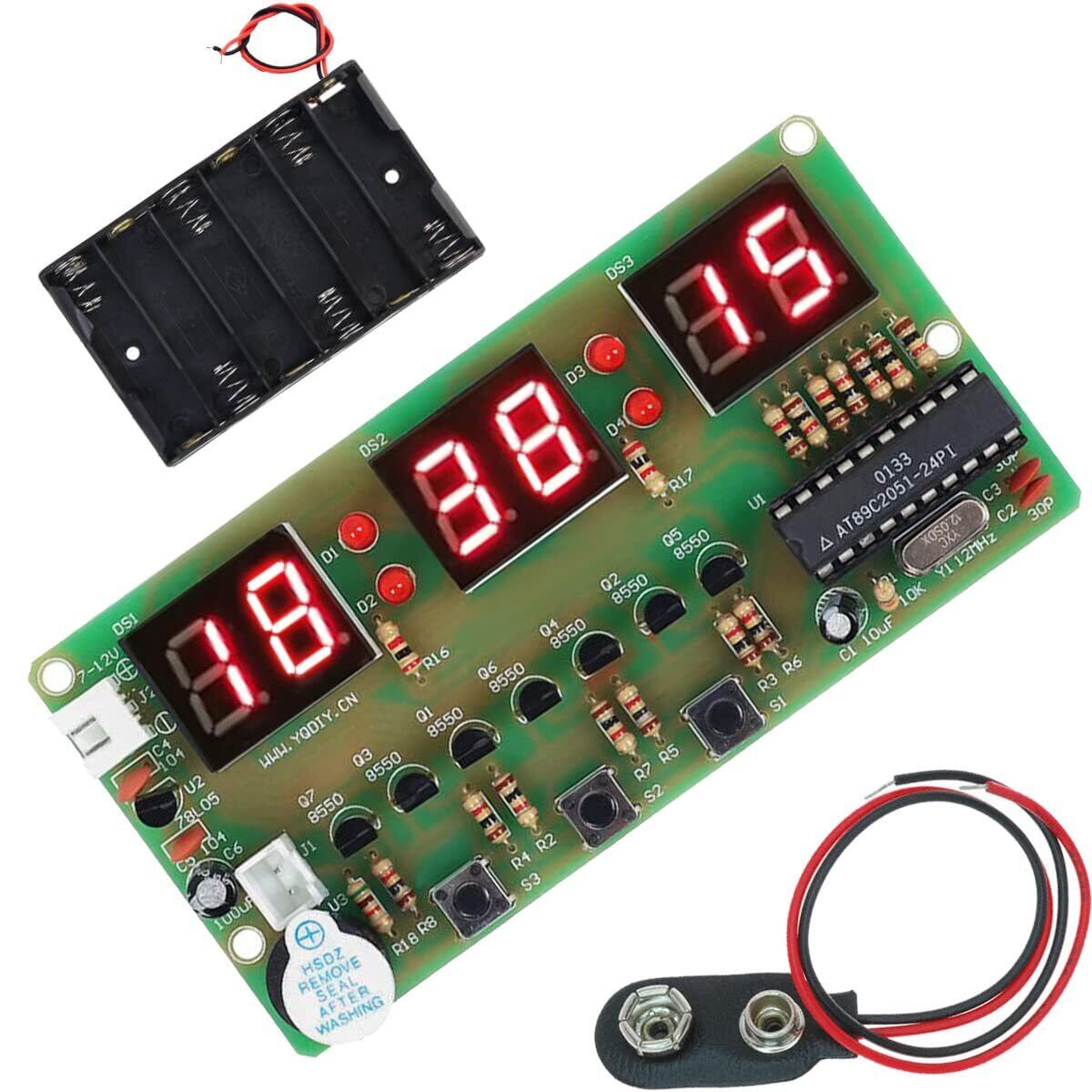

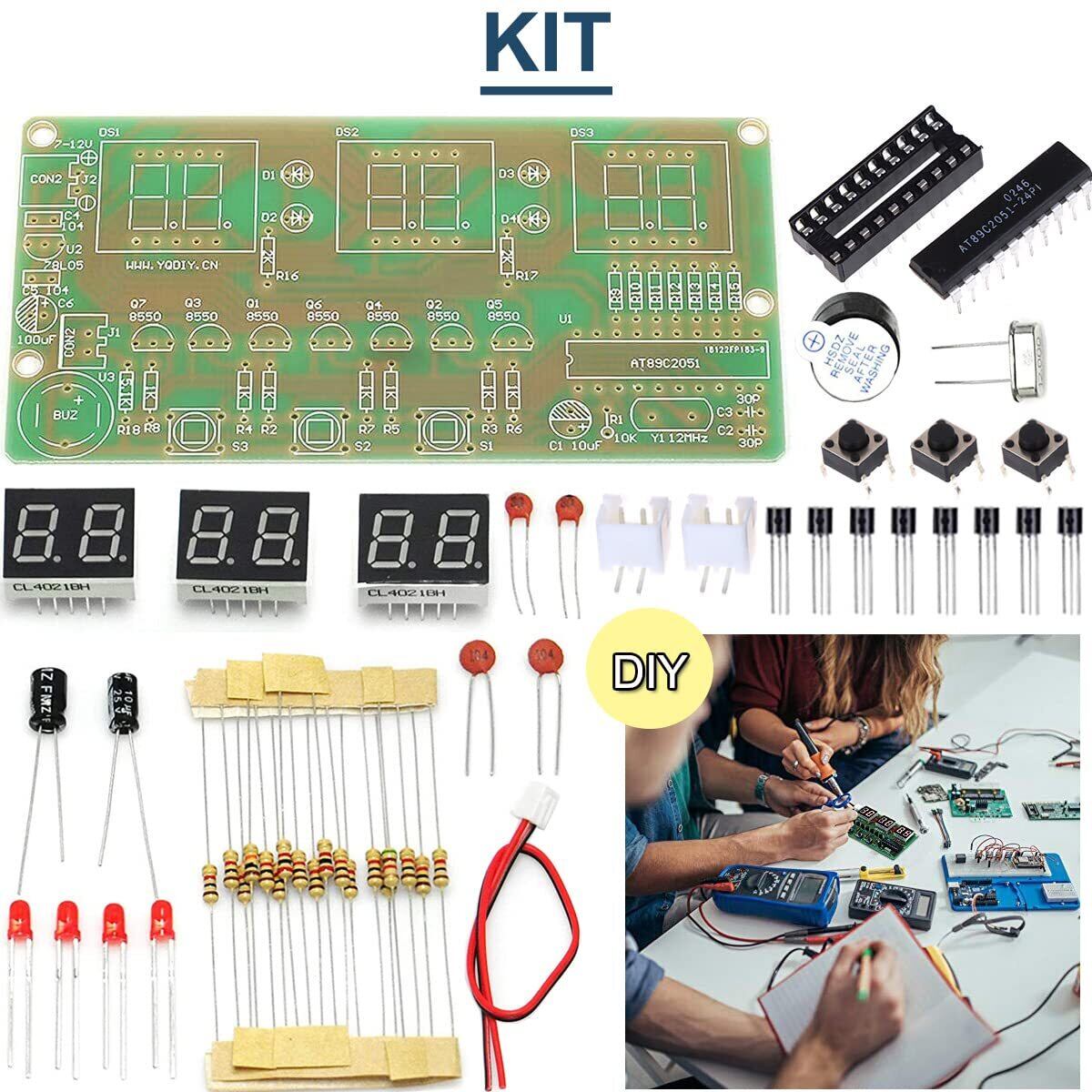

パッケージ内容: 6ビットデジタル電子時計DIYキット×1、9Vバッテリーホルダー×1、9Vバッテリークリップ×1、6ビットデジタル時計キット。

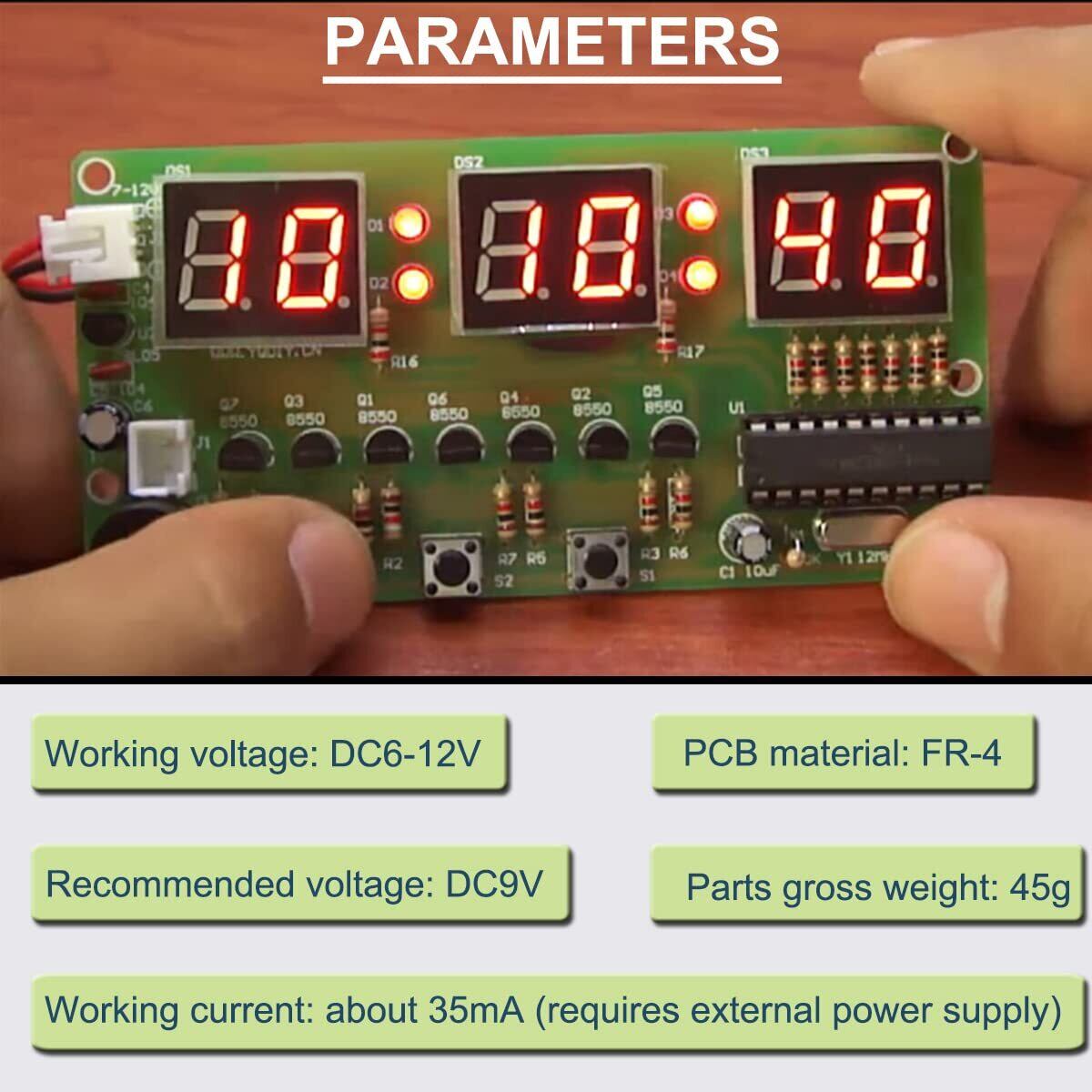

パラメータ:
使用電圧：DC6-12V、推奨電圧：DC9V
使用電流：約35mA（外部電源が必要）

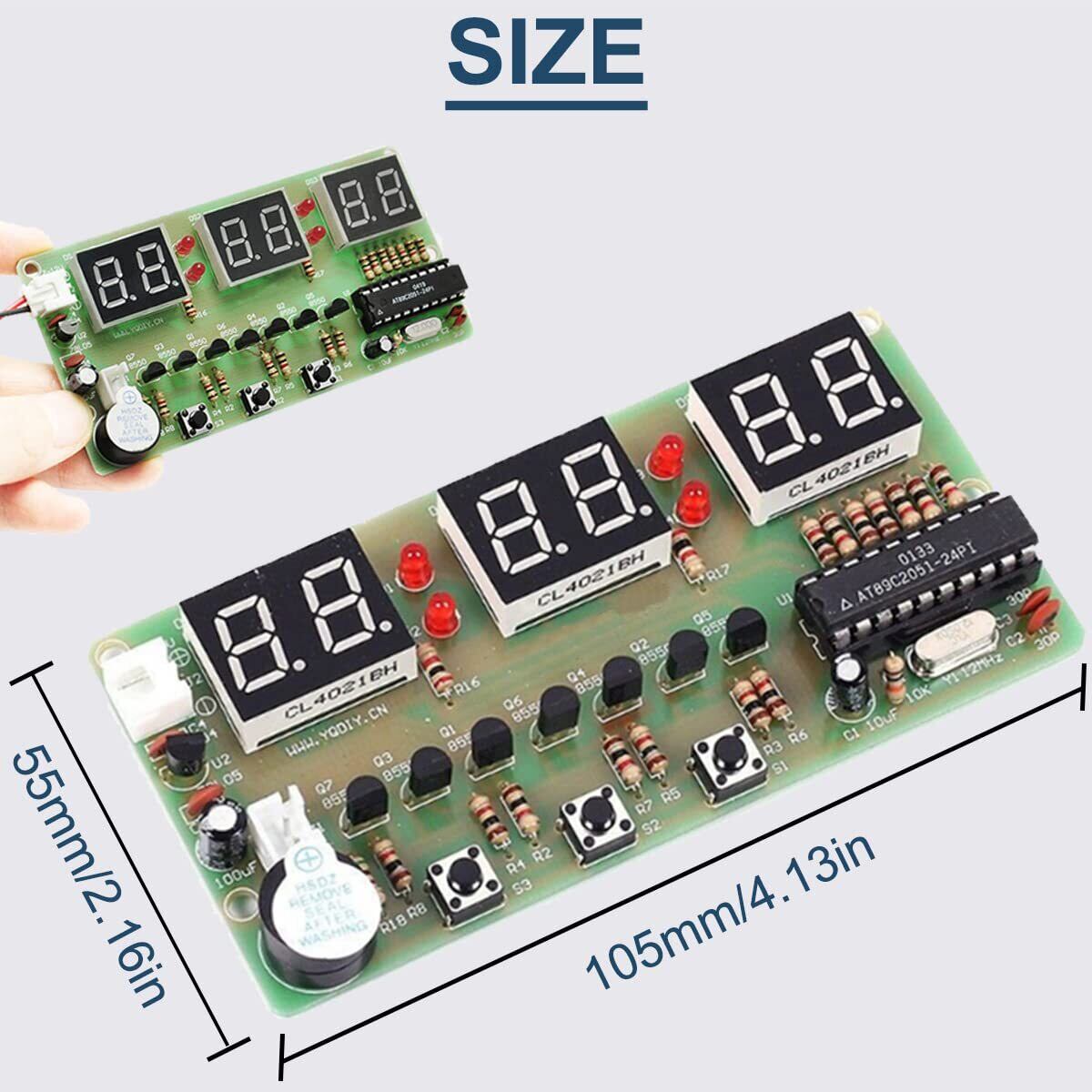

PCB材質仕様：FR-4、105x55mm、厚さ1.6mm、両面UVグリーンオイル
デジタル管: 0.4 インチ、赤色光、共通陽極タイプ
パーツ総重量：45g

使用説明書:
1. 機能ボタンの説明: ボタンは左から右に S1、S2、S3 で、S1 は機能選択ボタン、S2 は機能拡張ボタン、S3 は値プラス 1 ボタンです。
2. 操作手順:
操作中に、S1 を短く (1 秒未満) 連続して押すと、上記の 6 つの機能が循環します。途中でS1を長押し（2秒以上）すると、すぐに時計機能の状態に戻ります

原理:
1. 表示原理:
ディスプレイ部分の主要コンポーネントは、PNP タイプの三極管によって駆動される 3 つの 2 桁の共通陽極ニキシー管であり、各ポートには電流制限抵抗が装備されており、駆動モードはダイナミックスキャンであり、P3.0 ~ p3.5 ポートを占めています。セグメントコードは P1 です。 0~1.6出力。コロン部分には3mm赤色発光ダイオードを4個採用し、駆動モードは独立ポートP1.7駆動。 2. キーボードの原理:
ボタンS1~S3は表示部のP3.5、P3.4、P3.2ポートと多重化されています。
その動作モードは、対応するポートがハイレベルを出力すると、キーの状態が読み取られ、シングルチップマイクロコンピュータによってジッターが除去され、対応するキー値が与えられます。

パッケージ内容:
1 x 6 ビットデジタル電子時計 DIY キット
1×9Vバッテリーホルダー
1×9Vバッテリークリップ
